電力課堂 ｜ 戶外端子箱除濕防潮的措施

　　變電站端子箱是室外電氣設備與室內測控、保護、通信等設備連接的中間環，一般就地安裝在設備旁。在空氣潮濕時，尤其是在雨季，室外開關端子箱內潮濕凝露積水，易導致直流二次回路對地絕緣電阻下降，嚴重者絕緣電阻下降到零，從而形成直流正電源或負電源接地。

　　如果造成直流兩點接地，則引起直流保險熔斷，保護拒動或誤動，甚至損壞設備，嚴重威脅電網的安全運行。端子箱受潮使端子排螺絲和連接片生銹，使二次端子接觸不良，也同樣會使電流回路端子發熱甚至開路，造成保護拒動或誤動，引起事故?；ジ衅麟妷汉烷_關、溫度信號端子接觸不良則會造成測控、保護裝置運行異常、誤發信號，導致運行人員誤判斷作出錯誤分析。

　　某供電分公司所管轄35KV變電站9座，所有的一次設備都采用的是戶外安裝，二次控制回路也是通過戶外的端子箱進入主控室。這種戶外的端子箱受天氣影響較大，如果天陰下雨端子箱內的潮氣和濕度較大容易引起線間短路形成開關誤動作造成大面積停電。

　　因此，查找分析端子箱受潮的原因并采取措施，對防止發生事故具有重要的意義。

　　整改措施

　　根據變電站戶外端子箱的現場情況，通過在該110kV變電站的戶外端子箱加裝冷凝智能除濕裝置的方法嘗試，收到了良好的效果，使得濕度控制在合理的濕度范圍內（電氣環境不能絕對干燥，否則會產生靜電從而引發局放或短路故障），為戶外端子箱正常運行提供了安全保障

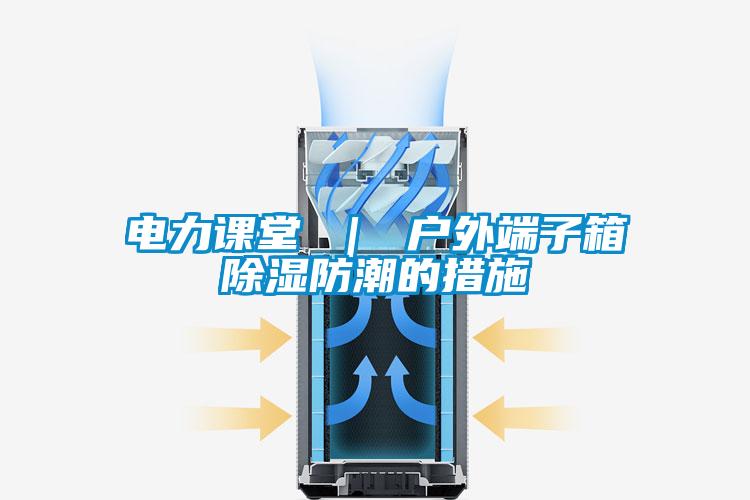

　　冷凝智能除濕裝置利用珀爾帖效應，采用制冷片為核心部件，冷端產生非常低的溫度，形成凝水面，使空氣中水分冷凝在凝水面，并通過排水孔排出箱外。

　　安裝冷凝智能除濕裝置后又對端子箱進行了以下防范，最大程度保護端子箱安全穩定的運行。

　　a.端子箱門和箱體直接空隙用密封圈防止進水

　　b.做好端子箱的防潮封堵，防止進水

　　c.端子排的端子，螺絲及箱體用不銹鋼材質制作，防止腐蝕

　　e.端子箱門鎖尺寸要匹配緊密，不易松動

　　f.在雷雨過后及時開箱進行通風驅潮等。
